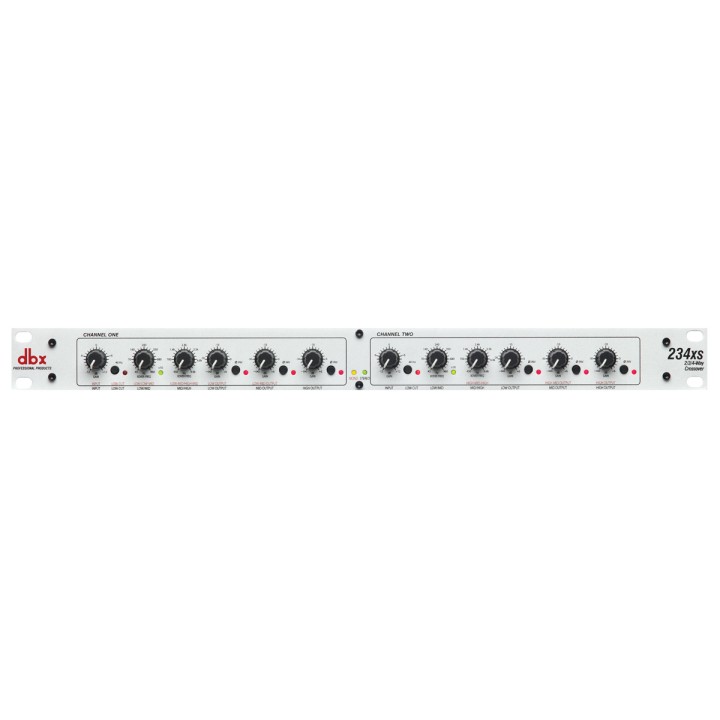

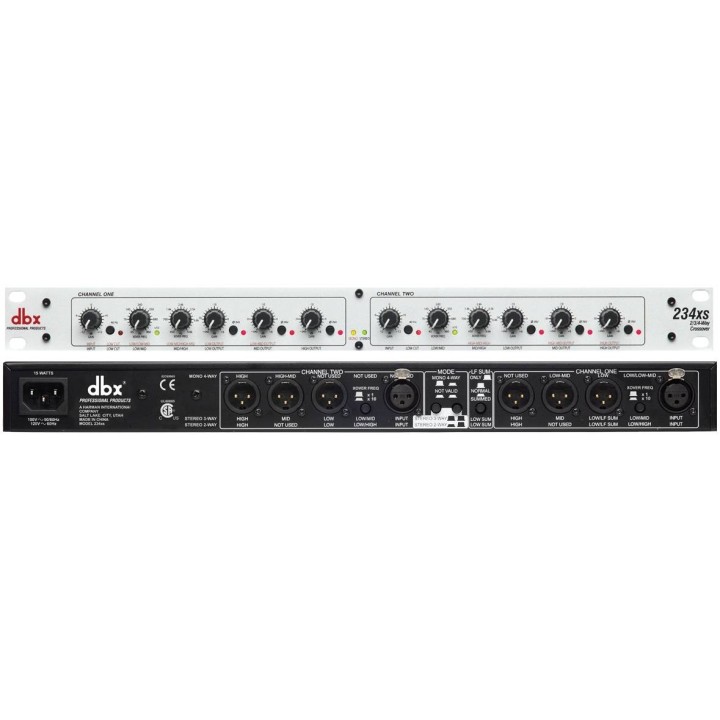

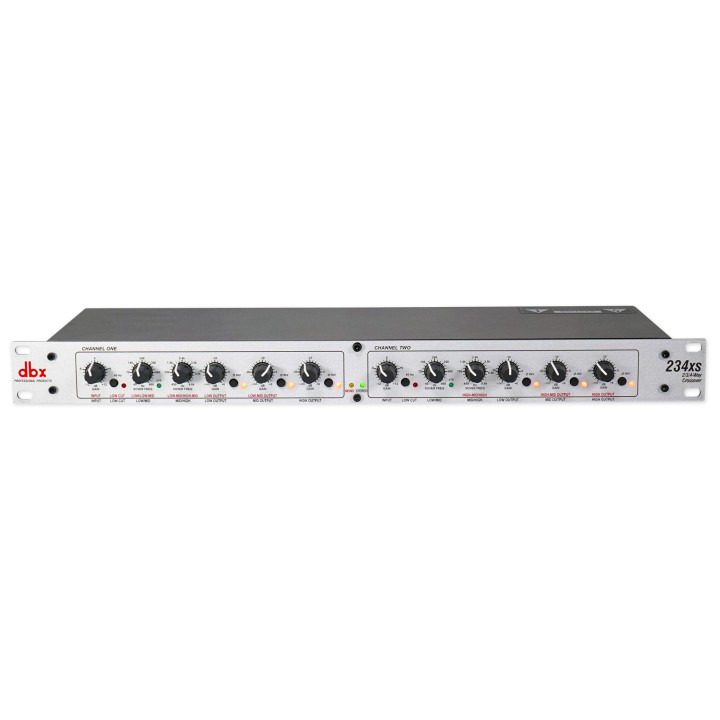

234xs

DBX 234XSV-EU

Il crossover dbx® 234xs offre grandi prestazioni, basso rumore e affidabilità robusta.

Il 234xs utilizza filtri di precisione per separare il segnale audio e dirigere le frequenze corrette verso i driver degli altoparlanti. Indirizzando solo le bande di frequenza specifiche ad ogni driver per altoparlanti, il 234xs permette agli amplificatori di usare tutta la loro potenza sul segnale utilizzabile eliminando la distorsione e dando al sistema PA un suono più pulito e migliore.

È dotato di filtri Linkwitz-Riley da 24dB per ottava, controlli indipendenti del guadagno d'uscita per l''adattamento del livello, inversione della fase d'uscita, filtro low cut a 40 Hz e, in opzione, la somma mono dell''uscita a bassa frequenza (subwoofer).

SPECIFICHE TECNICHE:

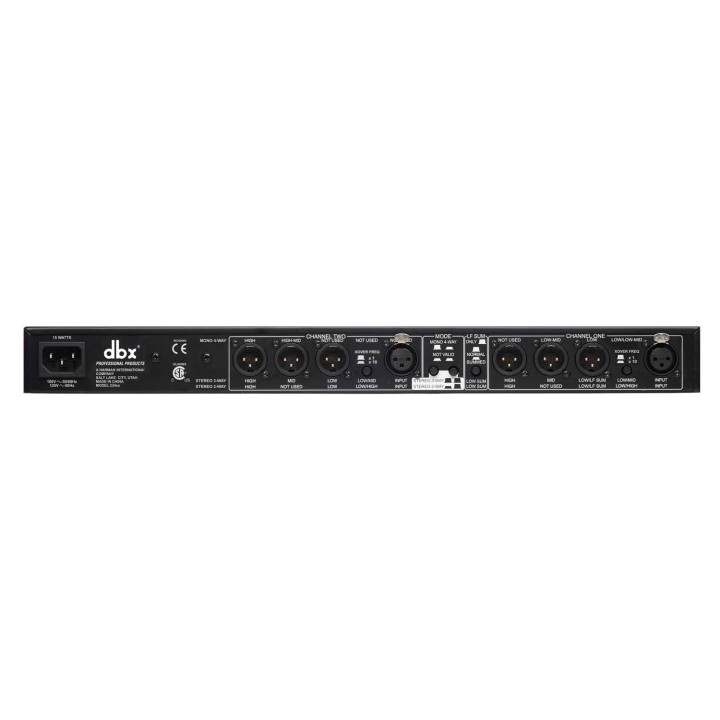

• Connettori d''ingresso e uscita: XLR
• Tipo di ingresso: Bilanciato elettronicamente/sbilanciato, filtrato RF
• Impedenza d''ingresso bilanciata: >50k ohm, sbilanciata >25k ohm
• Ingresso max: >+22dBu bilanciato o sbilanciato
• CMRRR: >40dB, tipicamente >55dB a 1kHz
• Tipo di uscita: Impedenza-balancato/sbilanciato, RF filtrato
• Impedenza di uscita bilanciata: 60 ohm, sbilanciata 30 ohm
• Uscita massima: >+21dBu bilanciato/sbilanciato in 2k ohm o superiore
• Larghezza di banda: da 20Hz a 20kHz, +/-0.5dB
• Risposta in frequenza: < 3 Hz a > 90 kHz, +0/-3 dB
• Rapporto segnale/rumore Rif: +4 dBu, larghezza di banda di misura 22 kHz
• Segnale a rumore (modalità stereo): >94dB (uscita bassa), >93dB (uscita media), >90dB (uscita alta)
• Segnale al rumore (modalità mono): >94dB (uscita bassa, uscita bassa/media); >92dB (uscita alta/media); >88dB (uscita alta)
• Gamma dinamica: > 106 dB, non pesata, qualsiasi uscita
• THD+rumore: < 0,004% a +4 dBu, 1 kHz; < 0,04% a +20 dBu, 1 kHz
• Crosstalk inter-canale: < -80 dB, da 20 Hz a 20 kHz
• Frequenze di crossover (modalità Stereo): Basso/Medio: da 45 a 960 Hz o da 450 Hz a 9,6 kHz (impostazione x10); Basso/alto: da 45 a 960 Hz o da 450 Hz a 9,6 kHz (impostazione x10); Medio/alto da 450Hz a 9,6kHz (impostazione x10)
• Frequenze di crossover (modalità Mono): Basso/medio: Da 45 a 960 Hz o da 450 Hz a 9,6 kHz (impostazione x10); Medio-basso/medio-alto-medio: da 450 Hz a 9,6 kHz; Alto-Medio/Alto: da 450 Hz a 9,6 kHz
• Filtro crossover tipo: Linkwitz-Riley, 24 dB/ottava, variabile a seconda dello stato
• Interruttore Low cut: Attiva Butterworth a 40 Hz, filtro passa-alto in 12 dB/ottava, un interruttore per canale.
• Interruttore di inversione di fase: Inverte la fase in uscita, un interruttore per ogni uscita.
• Interruttore x1 / x10: Moltiplica la gamma di frequenza di crossover basso-alto (mono: basso/medio e alto/medio) delle marcature del pannello frontale per un fattore di 1 o 10, un interruttore per canale.
• Interruttore di modalità: Seleziona il funzionamento stereo/mono e 2/3/4 vie
• LF Sum: Switch Seleziona il funzionamento a bassa frequenza normale (stereo) o mono-summed e disabilita il
• LED di inversione di fase: a bassa uscita del Ch 2 per indicare che questa uscita non è operativa nel modo somma LF.
• Indica il funzionamento: stereo (verde); funzionamento mono (giallo); taglio basso (rosso per canale); x10 (verde per canale); inversione di fase (rosso per uscita)
• Tensione di funzionamento: 100-120 VAC 50/60Hz; 120 VAC 60Hz 230 VAC 50/60Hz
• Temperatura di esercizio: da 32°F a 113°F (da 0°C a 45°C)
• Consumo energetico: 15W
• Connettore di alimentazione: Presa IEC
• Dimensioni: 1,75" A X 19" L X 6,9" P (4,4cm x 48,3cm x 17,5cm)
• Peso dell''unità: 4.0 lbs. (1,8 kg)
• Peso di spedizione: 5,8 libbre. (2,6 kg)
