Phonitor One

SPL | PHONITOR ONE
Amplificatore per cuffie

Amplificatore per cuffie con l'innovativa matrice Phonitor e un'eccezionale qualità del suono.

Lo stadio del preamplificatore

Due amplificatori operazionali Burr-Brown OPA 2134 SoundPlus ™ forniscono la preamplificazione. Questi sono appositamente progettati per ottenere un rumore estremamente basso e una distorsione minima di solo 0,00008%. Grazie a un vero stadio FET, l'OPA 2134 raggiunge una velocità di variazione di 20 V / µs, rendendolo un amplificatore operazionale ad alta velocità. Ciò ha un effetto positivo immediato sulla vivacità della riproduzione. Inoltre, i condensatori a film a bassa capacità sono installati nel percorso del segnale come condensatori di bypass dei condensatori di accoppiamento, il che garantisce una trasmissione più precisa dei componenti del segnale ad alta frequenza. Gli eccellenti condensatori elettrolitici in oro "Electric Double Layer" di Panasonic vengono utilizzati come condensatori di accoppiamento. Offrono la più alta capacità di accumulo di tutte le tecnologie di condensatori.

L'amplificatore di potenza

Lo stadio di uscita dell'amplificatore per cuffie è progettato come amplificatore push-pull in modalità di classe AB. I transistor bipolari condividono l'amplificazione delle semionde positiva e negativa, che produce un guadagno maggiore e una tensione di uscita maggiore rispetto al funzionamento in Classe A, dove un solo transistor amplifica entrambe le semionde. I transistor dello stadio di uscita sono accoppiati termicamente e quindi funzionano in modo particolarmente coerente, il che contribuisce a un'immagine sonora coerente e stabile. L'alimentatore ha un circuito buffer con bassa resistenza della sorgente, che garantisce generose riserve di corrente anche quando si utilizzano cuffie a bassa impedenza.

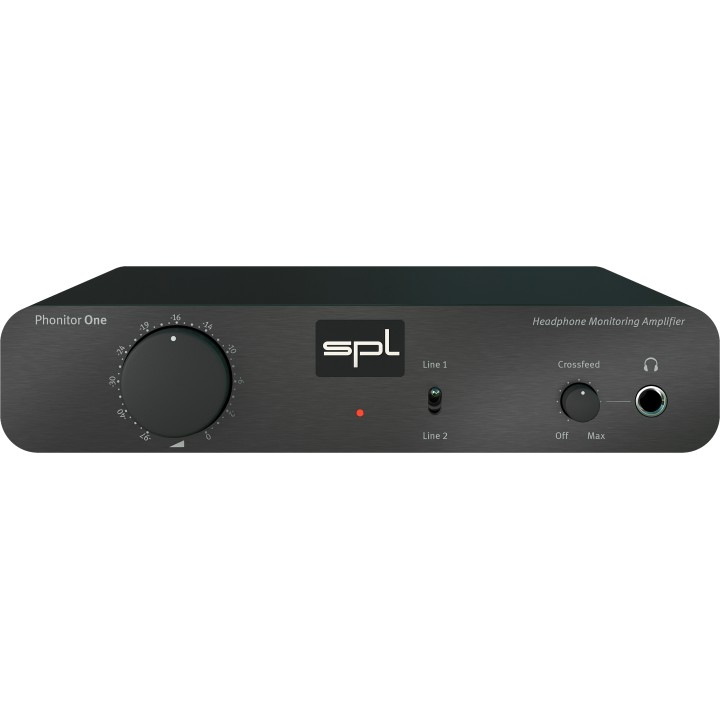

Il Phonitor Matrix nel suo stadio di espansione più grande ha tre parametri di impostazione: Crossfeed, Speaker Angle e Center Level. Nel Phonitor One, il livello centrale è preimpostato su -1 dB e l'angolo dell'altoparlante su 30 °. Questi sono i valori più comunemente usati. La funzione crossfeed determina il crosstalk dei canali, la cosiddetta differenza di livello interaurale. L'intensità del crossfeed è completamente variabile.

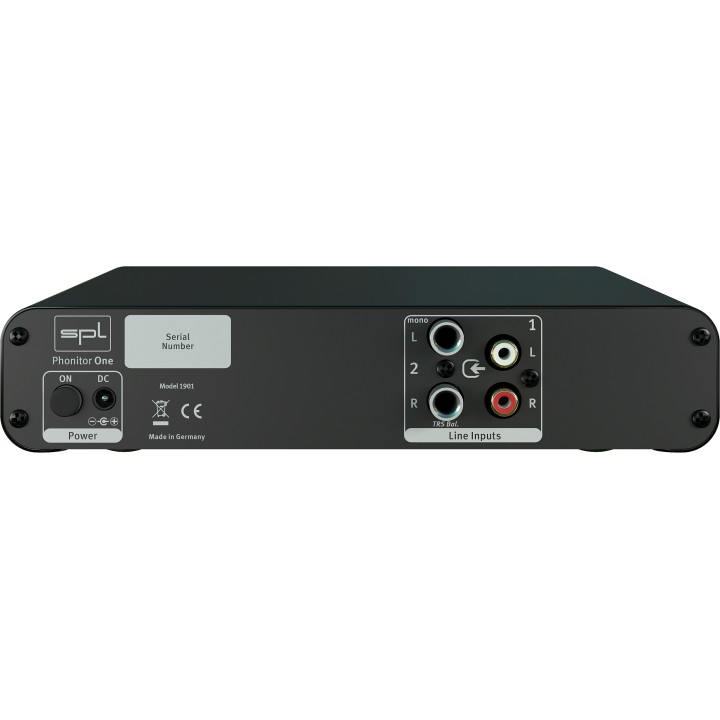

Due ingressi di linea

È possibile collegare due ingressi stereo analogici a Phonitor One, come un convertitore DA, un lettore CD, un mixer, un sintetizzatore o un registratore / registratore a nastro analogico.

L'alimentatore

Un buon suono inizia sempre con l'alimentazione. Sebbene forniamo “solo” un alimentatore plug-in da 12 V, l'alimentatore secondario interno genera un livello di tensione di +/- 17 Volt per le sezioni audio analogiche con cui è possibile raggiungere livelli professionali fino a +22,5 dB! Un'elaborata regolazione della tensione di esercizio a bassa caduta fornisce più "succo" e regola in modo pulito anche quando viene raggiunta la tensione di esercizio massima. Il Phonitor One fornisce piena potenza se utilizzato con l'alimentatore da 1,5 A incluso.

Specifiche tecniche

• Ingressi analogici
  Jack TRS da 6,35 mm (1/4 ") (bilanciato), RCA
• Guadagno di ingresso (max.)
  +22,5 dBu
• Impedenza di ingresso Line In 2 (bilanciata)
  20 kohm
• Reiezione di modo comune
  <60 dB
• Impedenza di ingresso Line In 1 (sbilanciato)
  47 kohm
• Uscita cuffie
  Jack TRS da 6,35 mm (1/4 ")
• Impedenza della sorgente
  20 Ohm
• Gamma di frequenza (-3 dB)
  10 Hz - 200 kHz
• Rumore (ponderato A, 600 Ohm)
  -97 dBu
• THD + N (0 dBu, 10 Hz - 22 kHz, 600 Ohm)
  0,002 %
• THD + N (0 dBu, 10 Hz - 22 kHz, 32 Ohm)
  0,013 %
• Potenza massima in uscita (600 Ohm)
  2 x 190 mW
• Potenza massima in uscita (250 Ohm)
  2 x 330 mW
• Potenza massima in uscita (47 Ohm)
  2 x 400 mW
• Attenuazione fade-out (600 Ohm)
  -99 dB
• Diafonia (1 kHz, 600 Ohm)
  -75 dB

 Alimentazione interna

• Tensione di esercizio per audio analogico
  +/- 17 V
• Tensione di esercizio per amplificatore per cuffie
  +/- 19 V
• Tensione di esercizio per relè
  +12 V

 Alimentazione esterna

• Ingresso
  100-240 V CA; 50-60 Hz; 0,7 A
• Uscita
  12 V CC; 1,5 A

 Dimensioni e peso

• L x A x P (larghezza x altezza x profondità)
  210 x 49,6 x 220 mm 8,23 x 1,95 x 8,66 pollici
• Peso
  1,40 kg 3,09 libbre
